木屋别墅基础注意事项
时间:2020-10-08  浏览:
1、木屋别墅基础
方针:基础应能安全的将上部构造支承在地盘上,使其不致产生沈陷、上浮、倒塌、横向移动等现象。
基础型式:应考量建筑物之规模、重量及地盘特性等,采取适当的构造型式。
基础构造:原则上采用钢筋混凝土造,并应与木地槛或柱脚紧结。
基础版面积:决定基础版面积之大小时,应避免发生不均匀沈陷,使长期载重所产生之地盘反力均匀分布,且不超过地层长期容许承载力;短期载重所产生之地盘反力,不超过地层短期容许承载力。地盘软弱或不均匀时,应特别注意。与异种构造组合时,依最低层构造之特性设计基础。

2、 木地槛
木地槛配置:主要耐力结构之梁柱构架及墙下端应设置木地槛。但梁柱构架或墙直接紧结在基础上,且已考虑耐久性者不在此限。
木地槛之耐力:木地槛对作用在该部分之应力应具有充分之强度及刚性。
木地槛与基础之紧结:木地槛应与基础紧结,由梁柱构架或墙传达至木地槛之应力应能充分传达至基础。
木地槛与梁柱构架或墙之接合:木地槛与梁柱构架或墙之接合部应能充分抵抗由梁柱构架或墙所传达之压力。梁柱构架或墙所引起之拉力应能确实传达至木地槛接合部。
木地槛底面高度:木地槛底面通常设置于离地面20公分以上之高度,但采用有效之防湿措施者,可酌予减少。
木地槛之防腐:木地槛应依据规定,施以防腐防蚁处理。
地槛材之配置:地槛材将柱之脚部紧结,并与桁条或横撑材及斜撑材等,共同构成梁柱构架,为必要之构材。若混凝土基础与柱断面或壁式构造之剪力墙直接接触时,会因吸湿而易使木材腐朽,因此建议设置地槛材。但若已考虑耐久性及结构安全时,可将基础与梁柱构架或剪力墙直接紧结,此时基础兼具地槛材之功能。
地槛材之耐力:针对梁柱构架或墙壁所传递之作用力,地槛材应具有充分之强度与刚性;除压力与剪力外,由上部构造传递而来之水平力所引起之弯矩亦需注意。

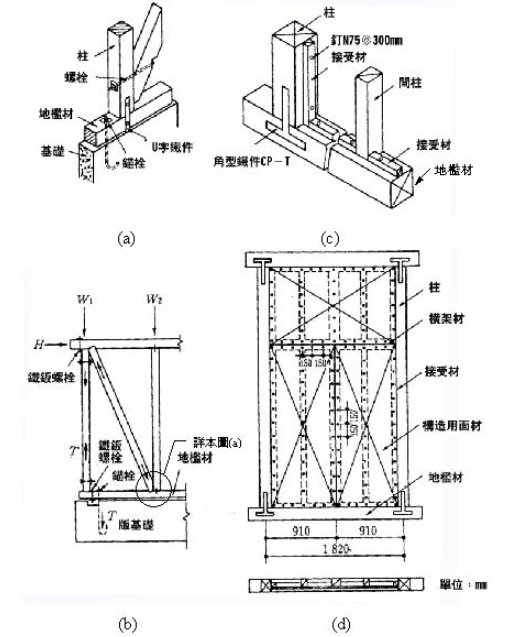

地槛材与基础之紧结:建筑物是藉由基础定着于地盘上。为使建筑物不会从基础上滑落、不会因风力而上浮,地槛材应与基础紧结。紧结铁件为埋置于基础内之锚栓或铁钣螺栓,埋设位置为拉力或水平力之作用处,即斜撑下端附近及位置易错开之地槛材纵向接合部或端部附近,其他位置间隔约2m,以确保固定在基础上。紧结铁件应具有充分之强度及刚性,能将由梁柱构架或剪力墙传达至地槛材之作用力,尤其是拉力及水平力,再传达至基础。
地槛材与梁柱构架、剪力墙之接合:确认在地槛材与梁柱构架、剪力墙之接合部所发生之应力种类与大小,正确选用强度及刚性均充分之受压接合法及受拉接合法。适用于住宅规模之铁件形状及尺寸已有规格化制品,如梁柱构架构法用铁件(标示Z mark 铁件)及框组壁工法用接合铁件(标示C mark 铁件)。

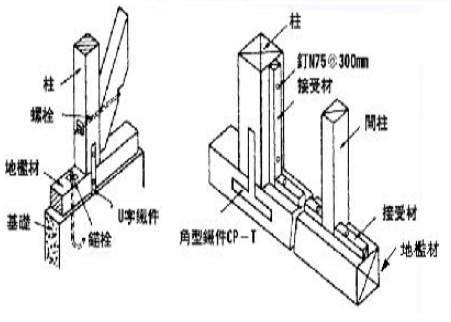

木屋基础连接
榫头结构
榫头
