木屋别墅楼(地)板分析
时间:2020-10-08  浏览:
1、木屋别墅楼(地)板之强度及刚性:楼(地)板对于重力载重应具有充分之强度及刚性,并能将作用在楼(地)板之水平载重安全传达至梁柱构架或墙。
2、木屋别墅承受重力载重之构造:楼(地)板之强度及刚性:构成楼(地)板之梁、   栅、板、嵌板、楼(地)板基材等受弯构材,应具有充分之弯曲强度及剪力强度。另配合使用目的,应具有充分之刚性,避免发生有害之挠度及振动。
缺口:梁、  栅、楼(地)板嵌板应避免缺口,尤其跨度中央部位下方不得设置缺口。不得已设有缺口时,应考量割裂,确保充分之有效断面。
楼(地)板端部之接合:梁、横架材、楼(地)板嵌板与其支撑构材之接合部,应能传达作用在该部分之应力。
组合梁:组合梁之设计应依据5.4节之规定。胶合充腹梁等工厂生产之构材,应依其使用规定。
钢骨梁:钢骨梁应使用品质、强度具保证者,作为结构计算时之假设条件。
3、木屋别墅承受水平载重之构造:
型式:水平构面之构造型式包括水平横隔版、水平桁架、隅撑材等,依建筑物之规模及结构型式加以选择。
水平横隔版:配置在外周,相当于梁、桁架等之翼板材(包含接合部),对于水平载重所发生之轴向弯曲,应具有充分之强度及刚性。以结构用面材构成之腹板材,对于水平载重所发生之面内剪力,应具有充分之强度及刚性,且面材本身不得发生挫屈,如图所示。
水平桁架:构成水平桁架之各构材断面,应足以承受因水平载重所引发之应力。桁架各部分之接合应具有充分之强度及刚性。
隅撑材:隅撑材以使用在较小规模之建筑物为原则。隅撑材主要作为横架材、墙壁交接处之补强,使用螺栓、铁钉及其他金属器具紧结之。安装隅撑材时,在横架材及其接合部所发生之应力,应充分考量并确保安全。
水平横隔版与梁柱构架、墙之接合:水平横隔版与梁柱构架、墙等其他构造部分之接合,应具有充分之强度及刚性以传递应力。

(一)梁、地板梁、地板嵌板之端部接合

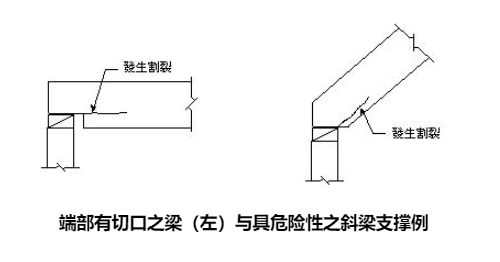

梁、地板梁、地板嵌板之端部安装应有足够长度,使其不会发生压陷或脱落之危险,且主要之柱与梁的横向接合处,应使用接合铁件确实紧结之。梁端部如图 所示之横向接合法,在力学行为上视为缺口,原则上不予采用。
木屋楼板

(二)承受水平载重之构造

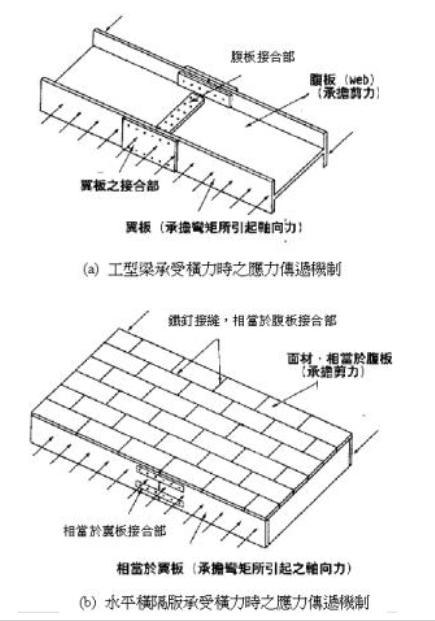

水平横隔版(diaphragm):如图所示,水平横隔版之机制与工型梁相似,其在外周配置之桁条、横撑材、梁相当于翼板(flange)承担挠曲应力;面材相当于腹板(web)承担剪力。以地板作为水平横隔版时,地板整体相当于跨度小、深度大之梁,其水平刚性会非常高。
水平横隔版之变形主要为剪力变形,其弯曲变形较小。水平横隔版之设计重点为设置在横架材(地板梁、梁等)上面之面材接缝,利用横架材使面材剪力可确实传达。相当于翼板作用之外周横架材若设置纵向接合时,应采用应力能确实传达且变形较小之接合方法。
