木屋别墅破损构件的常见修复方法
时间:2020-10-09  浏览:
木屋别墅已破损构件的常见修复方法——置换、加固、修补,

一、加固
对于木屋别墅的加固方法可分为整体性加固、构件加固和节点加固三种方式,
以下示例部分示例摘自《建筑物的结构修复:方法细部设计实例》和《建筑物鉴定加固与增层改造》。修复已破坏构件有以下三类基本方法:对构件进行局部置换、力学加固和用环氧树脂或木材填孔剂对破损部位进行修补。

(1)整体性加固。在房屋修理中,有时会遇到木屋别墅的制作不合理,建筑材料(竹、木、钢)混用,尤其是乱搭乱建的房屋,有的因搭搁、拆除部分斜杆等腹杆,因此造成屋架变形严重或损坏面较广,屋架承载力不足,如作局部修理难以达到工程质量和安全的要求,于是需作全面性改善来提高它的承载能力。整体性加固的简单有效的方法是屋架下增设支柱,这种加固的优点在于施工方便,用料少,加固效果显著。缺点是增设的主柱的不同程度地影响美观和使用。

(2)构件加固。当屋架中个别构件强度或稳定性不足,以致影响整个屋架承载能力时,或者使用旧料制作的屋架,构件留有孔眼削弱截面面积时,可采取构件加固的方法。

(3)节点加固。屋架端节点如不够牢固安全,特别对头子腐烂、蛀蚀等损坏,可用钢板、螺栓、圆钢、三角硬木块等加固。

由于木屋别墅最容易为微生物生存提供环境的部位有桁架支座,木梁端部入墙部分,以及天窗边柱等,因此,本节将重点针对不同的腐朽部位以及不同腐朽程度,对木屋别墅的构件加固和节点加固进行介绍,并通过示例研究近现代建筑木屋别墅的修复技术。


二、构件的局部或整体置换

对于近现代建筑木屋别墅的修复,为了制止有害微生物腐蚀的蔓延和扩散,同时为了保证结构的力学承重能符合要求,因此,经常需要对原有结构体系的杆件进行修复,采取局部或整体置换的方法在北京的修复工程中最为常见。

(1)构件的整体置换

对于木屋别墅构件的整体置换需要在对桁架卸载和加临时支撑后方可移除,然后再用截面相同的木构件替换即可。

(2)构件的局部置换

当木屋别墅结构中出现较小区域的破损,如果还进行整体置换则是不经济的,此时应采取局部置换。在进行局部置换之前,不仅应清除构件破坏部位的木材,为了清楚肉眼看不见的真菌,腐蚀区周围的状态好的木材也要被清除,范围应取决于实际情况。

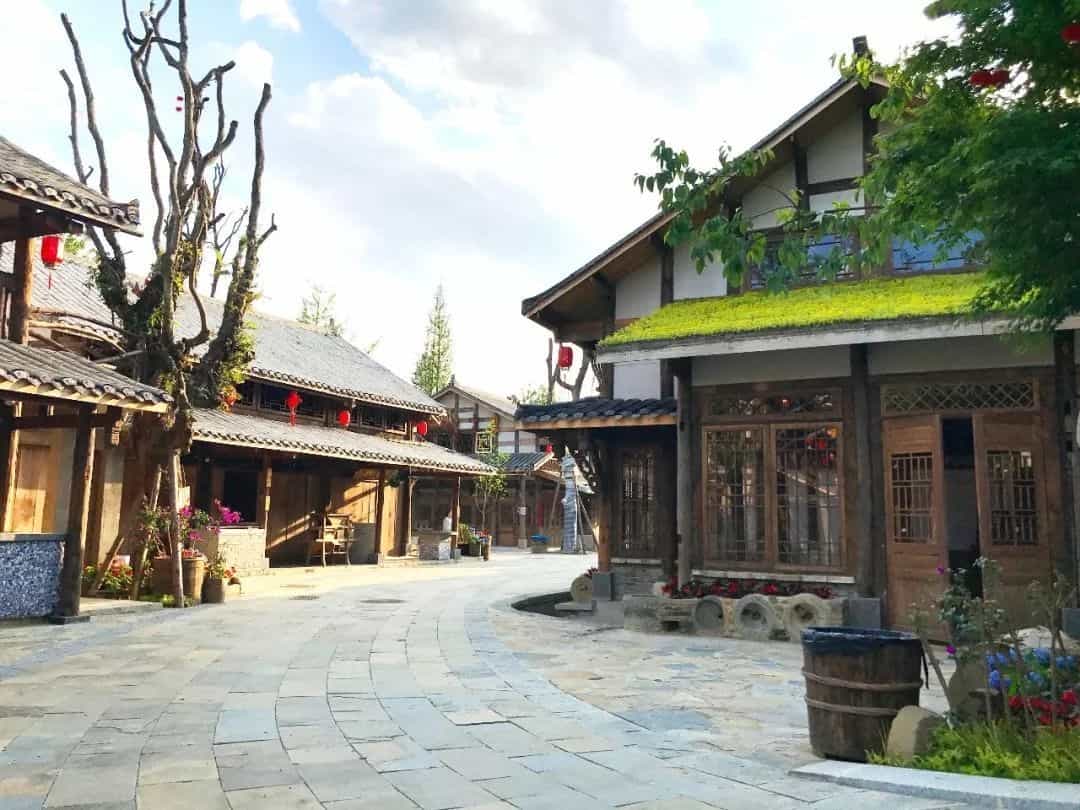

古典木屋别墅,老房子

三、对桁架端部严重腐朽的构件实施加固、修补。

对于桁架端部严重腐朽的部位,其原有节点的木材已不能再使用。如能根除造成腐朽的条件,可将朽材切除后更换新材,如造成腐朽的条件无法根除,则在切除朽材之后,用型钢节点或钢筋混凝土节点代替原有的木质节点构造。如有女儿墙时,则加固用的钢筋混凝土端头可与排水天沟结合考虑。此外,若木梁端部入墙体的部分已腐朽,且腐朽程度严重,也可将腐朽的部分切除,改用槽钢接长,代替原来的入墙部分。

破损木构件的力学加固,力学加固一般是使用各种扣件或在已有构件上面增加一些木制或钢制零件,以恢复构件的承载能力。力学加固一般用来修补木料上的严重缺陷和提高出现腐蚀破坏部位的承载能力。

对已发生破坏构件进行局部加固常用的两种方法是加大构件和绑扎夹版。其修复部位并不局限于构件的端部。钢制或木制拼接板适用于修复那些出现力学损伤的构件,例如断裂的构件和开槽的构件。它们也适用于修复有严重缺陷的木料,例如由收缩、超载或构造不合理引起的大刑纵向劈裂。

对于那些端部支承或嵌入在砌墙和混凝土中的木构件,在构件的端部经常发生腐蚀破坏,加大构件法就经常用来修复这种破坏。在那些构件的支撑点处,水分会积聚在木材的端部纹理上,木材端部的纤维也会吸收水分。常用的修复程序是:首先用隔栅或梁把要修复的构件支撑起来,然后清除掉所有受到腐蚀的木料,最后用螺栓把两片结构槽钢固定在构件上。在设计槽钢和构件的连接处时要注意使联结能够承受弯矩和剪力的共同作用。

 另外可用来修复木材的开裂、劈裂和分层等缺陷并能防止这些缺陷进一步发展的修复方法包括绑扎法和夹压法。绑扎法就是把螺栓和钢板(或角钢)在出现下述缺陷的术构件上装配起来,以使构件上的裂缝和劈裂稳定下来。夹压法是在木构件中固定方头螺栓或贯穿螺栓,使木构件中分离的部分连接起来。

根据相关专家建议,为了取得最好的固定效果,夹压法固定螺栓的位置离构件端部的距离应在 5~8cm 之间。为了减少螺栓对界面的削减作用,最好是用直径小的螺栓。螺栓应当扭紧到螺栓横截面上出现拉应力为止(例如裂缝稍微闭合的时候)。不应当通过扭紧螺栓来使构件上的劈裂闭合,因为这样做很有可能使劈裂延伸到构件的另一端(像杠杆作用一样)。绑扎一般被指定用于出现裂缝和劈裂的柑架构件的修复。但是,绑扎法不能恢复受弯构件的水平抗剪能力。绑扎法既可修复单个构件,也可修复双构件。绑扎法的一个变体是使用螺栓固定钢拼接板,为了获得更好的锚固效果,螺栓固定在裂缝、劈裂或分层的上下两侧。
